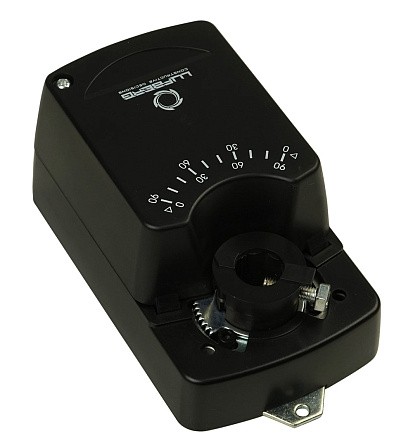

Электропривод и адаптер для клапанов BV

Электроприводы без пружинного возврата используются для регулирования систем отопления в зданиях.
Описание товара
Характеристики моделей
Купить
Электроприводы без пружинного возврата используются для регулирования систем отопления в зданиях.

При использовании клапана BV вместе с электроприводом серии DA необходима установка адаптера BV-BR (адаптеры предназначены для приводов DA без пружинного возврата), BV-BR-S (адаптеры для приводов DA с пружинным возвратом DA05S…).

Технические характеристики


Тип привода

Номинальное

напряжение, В

Крутящий

момент, Н·м*

Площадь

заслонки, м²*

Потребляемая мощность, при вращении/в состоянии покоя, Вт

Управление

DA04N220

220

4

<0,8

3,0/0,7

2-х/3-х позиционное

DA04N24PI

24

3,0/0,5

Плавная регулировка

сигналом 0(2)…10В/

0(4)-20мА

DA08N220

220

8

<1,6

4,5/0,5

2-х/3-х позиционное

DA08N24PI

24

4,5/0,5

Плавная регулировка

сигналом 0(2)…10В/

0(4)-20мА

* Площадь заслонки указана справочно. При выборе электропривода необходимо учитывать также величину необходимого крутящего момента.

Принцип действия (для моделей DA04N24PI, DA08N24PI). Электропривод управляется стандартным управляющим сигналом напряжение 0(2)…10 В= клемма Y1 или тока 0(4)… 20 мА клемма Y2. Он открывается до положения, определяемого сигналом. Измеряемое напряжение U позволяет отображать действительное положение электропривода электрическим способом, а также управлять другими электроприводами.

Установка. Простая установка непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода.

Ручное управление. Возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления).

Электрическая схема подключения для Электроприводов DA04N220 и DA08N220


Эл_схема DA04N220, DA08N220.jpg


Электрическая схема подключения для Электропривода DA04N24PI


Эл_схема DA04N24PI.jpg


Электрическая схема подключения для Электропривода DA08N24PI


Эл_схема DA08N24PI.jpg
