Секция бактерицидная ультрафиолетовая Эколюмен УФ-ОВК

УФ секции осуществляют очистку воздуха от бактериальной и вирусной обсемененности.
Описание товара
Характеристики моделей
Купить

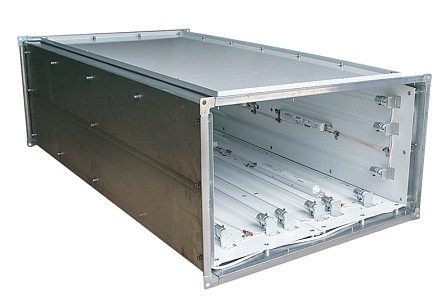

Эколюмен УФ-ОВК секция бактерицидной обработки воздуха, встраиваемая в канал системы вентиляции, представляет собой ультрафиолетовый блок обеззараживания, который встраивается в существующую или вновь строящуюся канальную вентиляцию. Материал изготовления корпуса - листовая оцинкованная сталь.

УФ секции осуществляют очистку воздуха от бактериальной и вирусной обсемененности с помощью ультрафиолетового облучения с длиной волны 254 Нм, как максимально эффективной в отношении микроорганизмов. В бактерицидных секциях используются лампы без выделения озона. Бактерицидная обработка осуществляется внутри закрытого блока, в канале вентиляции, не требует защиты и осуществляется в присутствии людей, находящихся в помещении.

Изделия предназначены для обеззараживания воздуха в офисных, общественных, промышленных, спортивных, школьных, дошкольных, детских, учебных, пищевых помещениях, предприятиях общественного питания и других объектах не бытового назначения.

Преимущества бактерицидных секций:

  • Широкая линейка мощностей бактерицидных блоков с мощностью до 2 кВт и бактерицидным потоком до 675 Вт;
  • Возможность изготовления под заказ изделий любых конфигураций, типоразмеров и мощностей;
  • Тип облучателя - закрытого типа;
  • При работе секции присутствие людей разрешено.

Характеристики

  • Материал корпуса – листовая оцинкованная сталь 0,7-0,8 мм.
  • Степень защиты корпуса - IP20
  • Климатическое исполнение – УХЛ4
  • Температура эксплуатации - от +10 до +50 °С
  • Входное напряжение - 220В±10%

Данные для подбора и габаритные размеры

Тип изделия

Производительность, м3

Размеры, мм

Суммарный бактерицидный поток, Вт

Общая мощность ламп, Вт

Общая потр. мощность, Вт

Масса, кг

A

B

L

Эколюмен УФ-ОВК-30-20.175

1300

300

200

1400

175

525

578

45,0

Эколюмен УФ-ОВК-30-20.125

1300

300

200

1400

125

375

413

35,0

Эколюмен УФ-ОВК-30-20.75

1300

300

200

1400

75

225

248

28,0

Эколюмен УФ-ОВК-30-20.50

1300

300

200

1400

50

150

165

20,5

Эколюмен УФ-ОВК-30-20.25

1300

300

200

1400

25

75

83

20,5

Эколюмен УФ-ОВК-40-20.225

1720

400

200

1400

225

675

743

45,0

Эколюмен УФ-ОВК-40-20.150

1720

400

200

1400

150

450

495

35,0

Эколюмен УФ-ОВК-40-20.100

1720

400

200

1400

100

300

330

28,0

Эколюмен УФ-ОВК-40-20.50

1720

400

200

1400

50

150

165

20,5

Эколюмен УФ-ОВК-40-20.25

1720

400

200

1400

25

75

83

20,5

Эколюмен УФ-ОВК-50-25.250

2700

500

250

1400

250

750

825

47,0

Эколюмен УФ-ОВК-50-25.200

2700

500

250

1400

200

600

660

41,0

Эколюмен УФ-ОВК-50-25.175

2700

500

250

1400

175

525

578

41,0

Эколюмен УФ-ОВК-50-25.100

2700

500

250

1400

100

300

330

32,0

Эколюмен УФ-ОВК-50-25.50

2700

500

250

1400

50

150

165

24,8

Эколюмен УФ-ОВК-50-30.275

3200

500

300

1400

275

825

908

53,0

Эколюмен УФ-ОВК-50-30.225

3200

500

300

1400

225

675

743

38,0

Эколюмен УФ-ОВК-50-30.175

3200

500

300

1400

175

525

578

38,0

Эколюмен УФ-ОВК-50-30.125

3200

500

300

1400

125

375

413

35,0

Эколюмен УФ-ОВК-50-30.75

3200

500

300

1400

75

225

248

29,0

Эколюмен УФ-ОВК-60-30.300

3700

600

300

1400

300

900

990

56,0

Эколюмен УФ-ОВК-60-30.250

3700

600

300

1400

250

750

825

45,0

Эколюмен УФ-ОВК-60-30.200

3700

600

300

1400

200

600

660

45,0

Эколюмен УФ-ОВК-60-30.125

3700

600

300

1400

125

375

413

40,0

Эколюмен УФ-ОВК-60-30.75

3700

600

300

1400

75

225

248

34,0

Эколюмен УФ-ОВК-60-35.350

4500

600

350

1400

350

1050

1155

62,0

Эколюмен УФ-ОВК-60-35.275

4500

600

350

1400

275

825

908

54,0

Эколюмен УФ-ОВК-60-35.225

4500

600

350

1400

225

675

743

54,0

Эколюмен УФ-ОВК-60-35.150

4500

600

350

1400

150

450

495

43,0

Эколюмен УФ-ОВК-60-35.100

4500

600

350

1400

100

300

330

41,0

Эколюмен УФ-ОВК-70-40.425

6000

700

400

1400

425

1275

1403

93,0

Эколюмен УФ-ОВК-70-40.275

6000

700

400

1400

275

825

908

72,0

Эколюмен УФ-ОВК-70-40.175

6000

700

400

1400

175

525

578

61,0

Эколюмен УФ-ОВК-70-40.100

6000

700

400

1400

100

300

330

53,0

Эколюмен УФ-ОВК-80-50.475

8800

800

500

1400

475

1425

1568

99,0

Эколюмен УФ-ОВК-80-50.325

8800

800

500

1400

325

975

1073

85,0

Эколюмен УФ-ОВК-80-50.200

8800

800

500

1400

200

600

660

72,0

Эколюмен УФ-ОВК-80-50.125

8800

800

500

1400

125

375

413

61,0

Эколюмен УФ-ОВК-90-50.575

9800

900

500

1400

575

1725

1898

99,0

Эколюмен УФ-ОВК-90-50.375

9800

900

500

1400

375

1125

1238

93,0

Эколюмен УФ-ОВК-90-50.250

9800

900

500

1400

250

750

825

81,0

Эколюмен УФ-ОВК-90-50.150

9800

900

500

1400

150

450

495

69,0

Эколюмен УФ-ОВК-100-50.625

11000

1000

500

1400

625

1875

2063

105,0

Эколюмен УФ-ОВК-100-50.425

11000

1000

500

1400

425

1275

1403

99,0

Эколюмен УФ-ОВК-100-50.300

11000

1000

500

1400

300

900

990

91,0

Эколюмен УФ-ОВК-100-50.175

11000

1000

500

1400

175

525

578

75,0

Эколюмен УФ-ОВК-140-60.900

14700

1400

600

1400

900

2700

2970

115,0

Эколюмен УФ-ОВК-140-60.725

14700

1400

600

1400

725

2175

2393

105,0

Эколюмен УФ-ОВК-140-60.675

14700

1400

600

1400

675

2025

2228

110,0

Эколюмен УФ-ОВК-140-60.550

14700

1400

600

1400

550

1650

1815

102,0

Эколюмен УФ-ОВК-140-60.400

14700

1400

600

1400

400

1200

1320

95,0

Эколюмен УФ-ОВК-140-60.325

14700

1400

600

1400

325

975

1073

90,0

Пример подбора

Расчет выполнен в соответствии с руководством по бактерицидной обработке главного санитарного врача Г.Г. Онищенко от 4 марта 2004 г.

Предположим, что нам необходима бактерицидная секция для встраивания в систему вентиляции офисного помещения.

Заданный воздухообмен 1500м3/ч.

Для большинства помещений, таких, как детские игровые комнаты, школьные классы, бытовые помещения промышленных и общественных зданий с большим скоплением людей при длительном пребывании, рекомендуется бактериальная эффективность в размере 90%.

Таблица требуемой бактерицидной объемной дозы для достижения бактерицидной эффективности в отношении золотистого стафилококка.

Золотистый стафилококк выбран в качестве санитарно-показательного микроорганизма.

Требуемая доза для большинства вирусов имеет ориентировочно те же значения.

Категория помещения

Типы помещения

Бактерицидная эффективность, %

Объемная бактерицидная доза Hv, Дж/м3

1

Операционные, предоперационные, родильные, стерильные зоны ЦСО, детские палаты роддомов

99,9

385

2

Перевязочные, палаты реанимационных отделений, помещения нестерильных зон ЦСО, бактериологические и вирусологические лаборатории, фармацевтические цеха.

99

256

3

Палаты, кабинеты и другие помещения ЛПУ (не включенные в 1 и 2 категории)

95

167

4

Детские игровые комнаты, школьные классы, бытовые помещения промышленных и общественных зданий с большим скоплением людей при длительном пребывании.

90

130

5

Курительные комнаты, общественные туалеты и лестничные площадки помещений ЛПУ

85

105

Фбк – суммарный бактерицидный поток, Вт.;

Прв – Расход воздуха, м3; (1500м3/ч);

Нv – Объемная бактерицидная доза, Дж/м3 (130дж/м3 для требуемой эффективности 90%);

Кф – Коэффициент использования бактерицидного потока = 0,9; (Раздел 6 Руководства Р.3.5.1904-04 Минздрава России);

Кз – Коэффициент запаса = 1,5.

Необходимый суммарный бактерицидный поток вычисляем с помощью формулы:


Это требуемый бактерицидный поток секции.

Рекомендуется выбирать модель с запасом по воздухообмену и бактерицидному потоку. Предлагается Эколюмен УФ-ОВК-40-20 (1720м3/ч) с бактерицидным потоком 100 Вт.

Примечание: Производитель может изготовить под заказ изделия с любыми другими необходимыми параметрами.


Не представленные в наличии модели доступны к поставке под заказ
