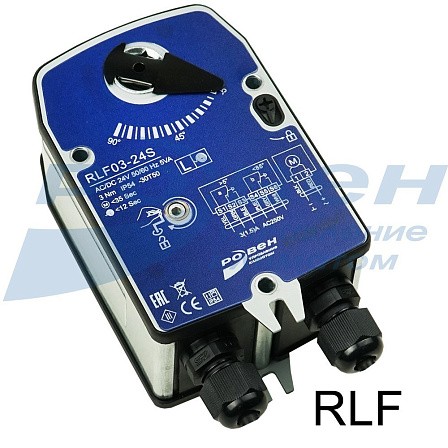

Электропривод RLF03-24S
Электроприводы с возвратной пружиной предназначены для управления противопожарными клапанами. В случае необходимости электропривод возвращается в защитное положение под действием возвратной пружины при отключении электропитания.
Габаритные размеры электроприводов
Тип привода |
A |
B |
C |
Размер вала, мм |
Масса, кг |
RLF03-24S |
131 |
58 |
78 |
□ 12 |
1,2 |
Технические характеристики электроприводов
Тип привода |
Номинальное напряжение, В |
Крутящий момент, Н·м** |
Площадь заслонки, м²** |
Потребляемая мощность, при вращении/ в состоянии покоя, Вт |
Рабочая температура, °С |
Время срабатывания, с |
Управление |
RLF03-24S* |
24 |
3 |
<0,6 |
5,0/3,5 |
-30...+50 |
25...45 (Возвратная пружина <15) |
2-х позиционное |
* S - 2 фиксированных вспомогательных SPDT выключателя.
* Площадь заслонки указана справочно. При выборе электропривода необходимо учитывать также величину необходимого крутящего момента.
Электрическая схема подключения
![Электроприводы RLF_схемы_03, 05-24S.jpg Электроприводы RLF_схемы_03, 05-24S.jpg](/upload/medialibrary/358/icmyk594lyaxfu1ugz6kb5xp8l91rd28.jpg)
